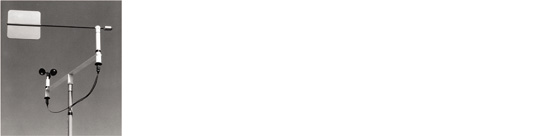

R.M YOUNG 12005 Gill Microvane & 3 Cup Anemometer |
|
|
|
 |
|
|
|
|
 |
|
| |
1. 정확도가 높고 견고하며 설치가 간편합니다.
2. 무게가 가볍고 풍향센서와 풍속센서가 분리되어 있어 05103 Wind Monitor와는 달리
고장이 발생될 경우 해당 센서만 수리하면 되므로 유지관리가 간편합니다.
3. 30~35㎜ 파이프에 설치가 가능하며 Band Clamp로서 단단하게 설치할 수 있습니다.
4. 설치 환경에 따라 EPS핀과 알루미늄핀을 선택하여 설치할 수 있습니다.
5. 범용신호가 출력되므로 범용신호를 입력받는 모든 데이터로거와 호환이 됩니다.
|
|
 |
 |
|
|
 측정범위 |
|
|
|
풍속 |
|
0~60m/s |
풍향 |
|
360° 기계적, 355° 전기적(5° 오픈) |
|
|
|
|
기동풍속 |
|
|
|
|
|
시그널출력 |
|
|
|
풍속 |
|
풍속에 대해 Standard tach-generator transducer로서
선형적 아날로그 DC전압 제공
1800rpm(2400mV)=28.6m/s
옵션 : 풍속에 대해 photochopper transducer로서 선형적 DC펄스 및 주파수제공 |
풍향 |
|
0.25%선형적 10㏀의 플라스틱 전위차계로부터
아날로그 DC전압출력(기대수명 5000만 회전) |
|
|
|
|
전원 |
|
|
|
Potentiometer |
|
최대 15VDC |
Photochopper |
|
5~15VDC |
|
|
|
|
크기 |
|
|
|
베인 높이 |
|
46cm |
베인 길이 |
|
65cm |
아네모니터 높이 |
|
32cm |
아네모니터 직경 |
|
17cm |
크로스암 Standard |
|
76cm |
크로스암 Optional |
|
28cm |
마운팅 |
|
직경 34mm (표준 1인치파이프) |
|
|
|
|
무게 |
|
|
|
|
|
| |
