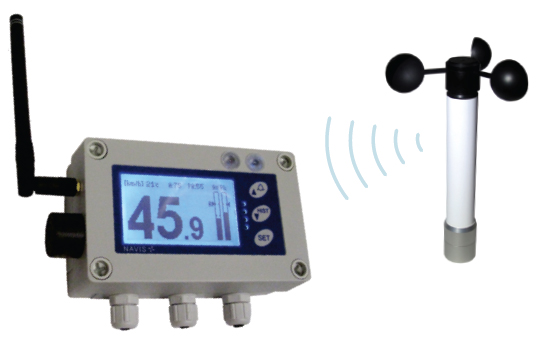

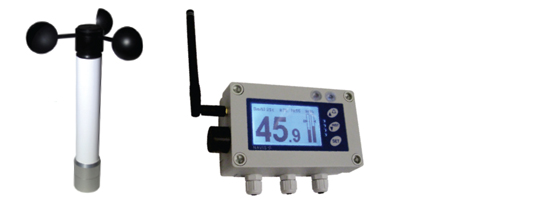

WSM W410 무선 풍속센서(알람출력가능)
  건설현장 및 산업현장을 위한 최적의 모델

● 아주 쉬운 설치 - 무선센서 및 마그네틱 마운팅
● 넓은전송거리 - 최고 500m (W410X은 최대 1300m까지 전송가능)
● 최장 5년의 배터리수명
● 통합 경보 및 사전 경보 경고등
● 내장 경보알람
● 3가지 프로그래밍이 가능한 알람 릴레이 출력
● 백라이트 그래픽 LCD
● 마그네틱 센서 마운팅 (액세서리)
● 수평계 센서 마운팅 (액세서리)
● 옵션사항 - 무선중계기/레코더

[기능]
● 현재풍속 디스플레이(숫자)
● 현재풍속 디스플레이(바그래프)
● 2분간의 최대풍속 바그래프 디스플레이
● 3가지 프로그래밍이 가능한 온-오프 알람릴레이
● 8시간 풍속이력 그래프
● 8시간 알람이력 그래프
● 온도

[적용]
● 크레인분야
   -카고크레인, 유압크레인, 타워크레인, 브릿지크레인, 겐트리크레인
● 리프트분야
● 그 외 풍속알람이 필요한 모든 적용분야

[모델]
● WSM W410 : 3 x 릴레이 출력
● WSM W410X : 최대 1.3km 전송, 3 x 릴레이 출력
● WSM W410/4-20mA : 3 x 릴레이 출력, 4~20 mA 출력
● WSM W410X/4-20mA : 최대 1.3km 전송, 3 x 릴레이 출력, 4~20 mA 출력

[센서 마운팅 액세서리]
● 마그네틱 마운팅 어셈블리
● 수평계 마운팅 어셈블리
● 마그네틱, 수평계 마운팅 어셈블리

[액세서리]
● 마그네틱 리시버 마운팅 어셈블리
● 사이렌 외부 경보등







[야기안테나(옵션)]
기술데이터

측정범위



0 ~ 50.0 m/s

측정단위



m/s, km/h, knots, mph

업데이트주기



2초

평균풍속주기



10초, 30초

전원



12 ~ 24 VDC

소비전류



최대 300mA

전송거리



WSM W410모델: 최대 500m
WSM W410X모델: 최대 1300m
야기안테나 2개 사용시: 최대 2.5 ~ 4km

작동온도



-25 ~ 60℃

출력



3 x 릴레이, 2A/24V

신호출력
(모델 WSM W410/4~20mA)



4~20 mA
4 mA = 0 m/s
20 mA = 50.0 m/s (별도로 10~50 m/s 설정가능)

사운드 시그널(통합 버저)



85 ~ 90 dB

안테나입력(리시버)



50 Ω, SMA 커넥터

데이터전송비율



매 2초

분해능



0.1 m/s

정확도



±3%

배터리 - 센서(교체가능)



3.6 V, AA사이즈 리튬배터리

배터리 수명



최대 5년 (WSM W410X 모델은 최대 3년)

센서베어링



정밀급 스테인리스 스틸 볼 베어링

센서 재질



하우징: AL/PVC, 컵(교체가능): PA (NYLON)

리시버 재질



ABS, IP65

센서크기



높이 210 mm, 컵 직경 120 mm

리시버크기



150 x 80 x 55 mm

마운팅



직경 20 mm 파이프에 설치가능
